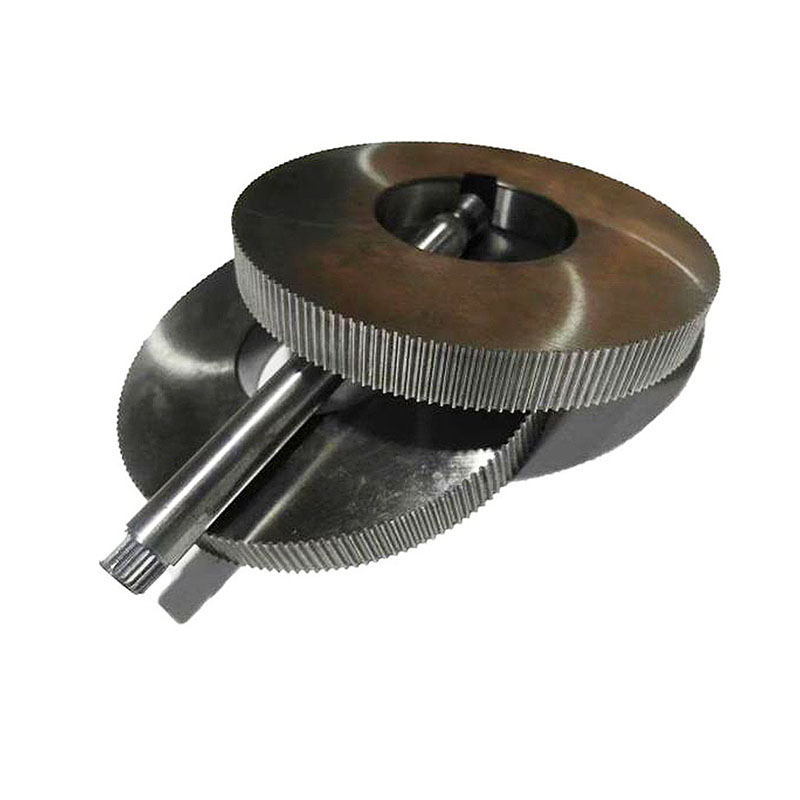

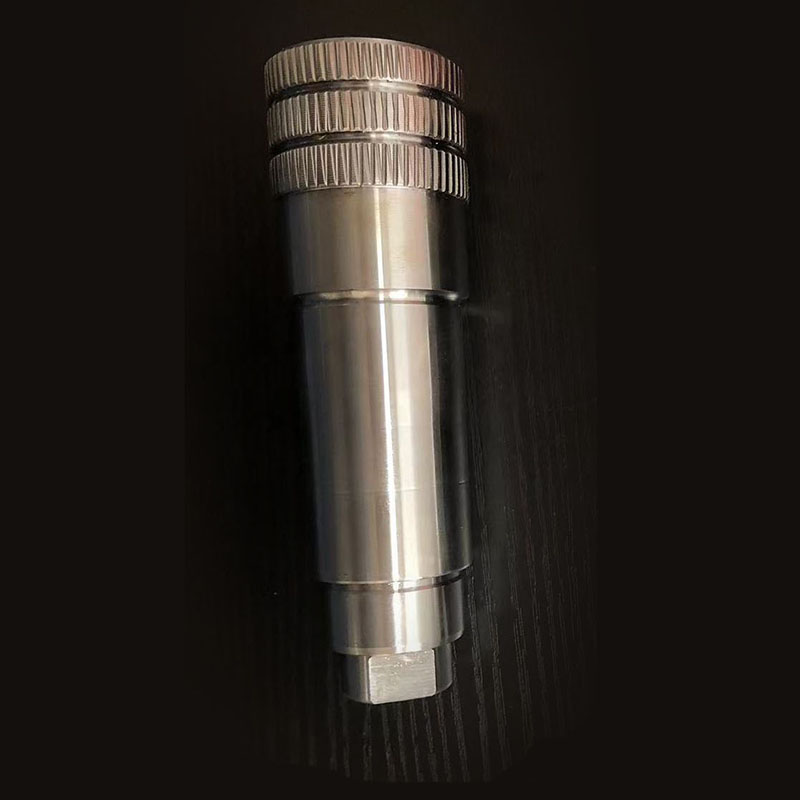

Spline Rolling Dies

Makakaasa ka na bumili ng NERES Spline Rolling Dies mula sa aming pabrika at mag-aalok kami sa iyo ng pinakamahusay na serbisyo pagkatapos ng pagbebenta at napapanahong paghahatid. Ang mga sines at serrations ay karaniwang ginagamit para sa mga application ng paglilipat ng torque na nangangailangan ng tumpak na koordinasyon sa mga bahagi ng isinangkot, sa halip na mga rolyo na karaniwang hindi nangangailangan ng tumpak na akma. Ang kalahating baras, drive shaft, EV motor shaft at power output shaft ay karaniwang mga uri ng splined at serrated na mga bahagi. Ang mga spline at serrations sa solid shaft ay maaaring i-roll sa Neres equipment gamit ang feed na may dalawang molds o isang single-loop roll process. Sa mga hollow shaft application, isang forced-pass rolling process na may tatlong molds ay maaaring gamitin. Ang forced through-feed rolling process ay maaari ding gamitin para makagawa ng tuloy-tuloy na haba ng splines at serrations sa solid at hollow axes gamit ang dalawa o tatlong molds. Ang proseso ng Neres spline ay maaaring makamit ang ANSI 5 (DIN 8) o mas mataas na tolerance sa katumpakan.

Spline key at serrated geometry Ang spline at serrated na mga hugis ay inilalarawan ng involute contour geometry, na may pinakamataas na plane, root plane, pressure angle, at radius transition na may fixed string pitch. Ang mga spline at serrations ay maaaring tuwid (parallel sa axis ng bahagi) o may gabay (spiral angle). Ang mga spline ay karaniwang may mga anggulo ng presyon na 20 hanggang 37.5, habang ang mga serrations ay karaniwang may mga anggulo ng presyon na 25 hanggang 45. Ang ANSI B92.1 at B92.2M, ISO 4156, DIN 5480 at 5481, SAEJ-500 at JIS na mga detalye ay tumutukoy sa mga pamantayan ng industriya para sa mga spline at mga serrations na ginagamit sa buong mundo. Ang pinakamahalagang katangian ng mga spline at serrations ay ang katumpakan o error sa paghihiwalay ng laki ng wire at spacing ng ngipin. Ang mga sine at serrations ay karaniwang inuuri ayon sa diameter pitch na katumbas ng kabuuang bilang ng mga ngipin sa circumference na hinati sa preroll rough diameter, o modulus na katumbas ng millimeter diameter na hinati sa bilang ng mga ngipin. Depende sa grado ng tolerance, anggulo ng presyon, at geometry ng ngipin, maaaring gamitin ang mga proseso ng Kinefac cylindrical molding na may hanggang 2.5 strips at splines at serrations na walang block teeth.
