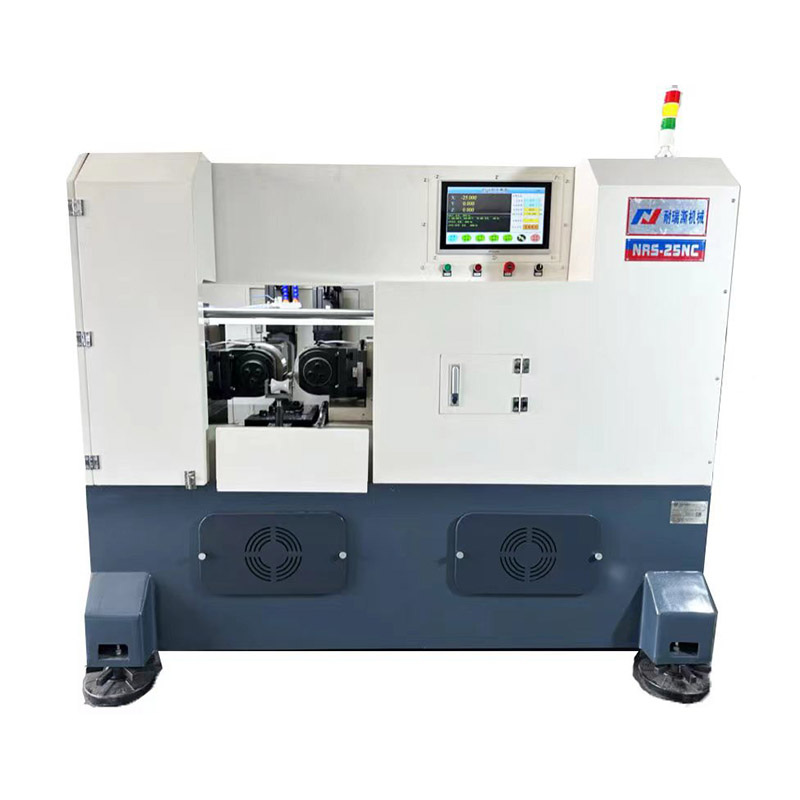

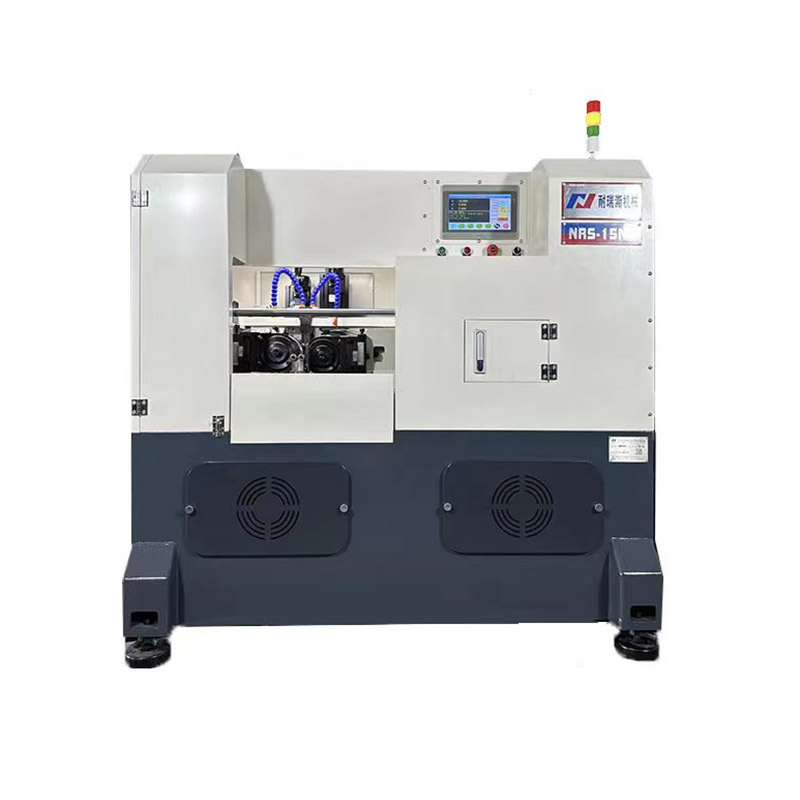

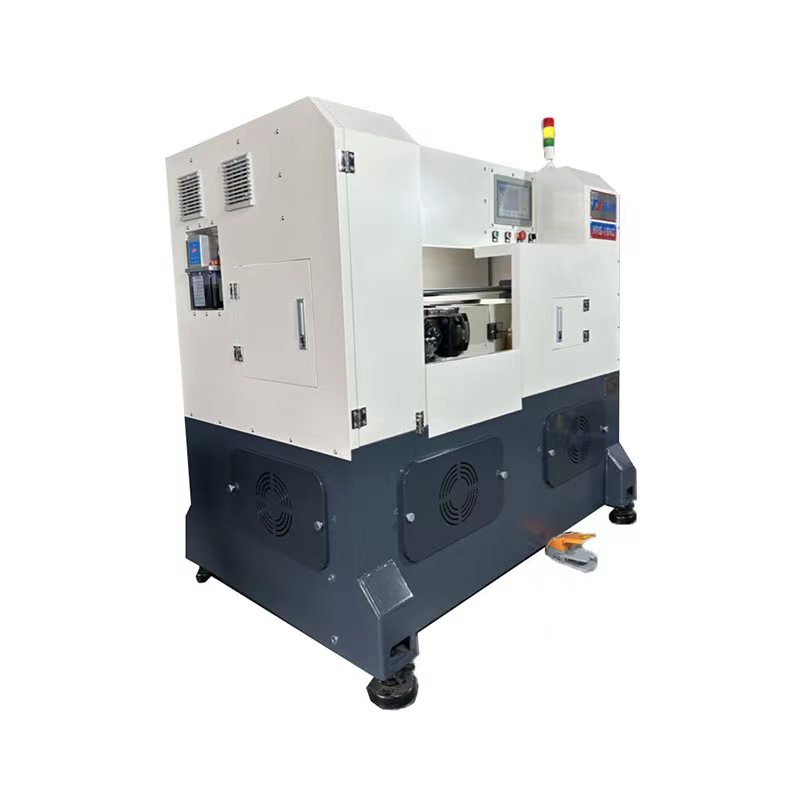

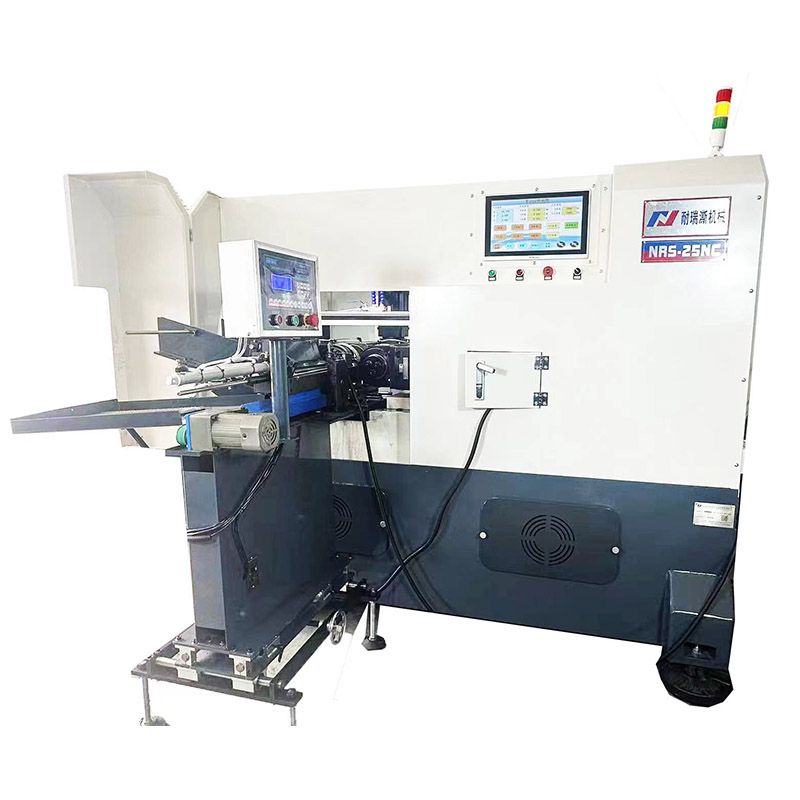

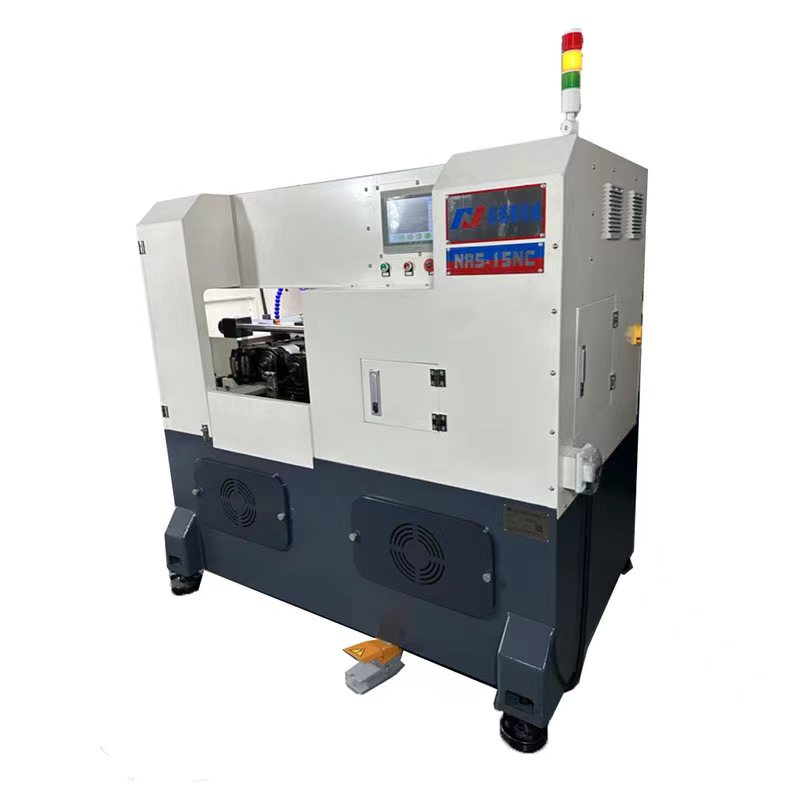

CNC servo-motor thread rolling machine

CNC servo-motor thread rolling machine

I 、 Ang pangunahing mga tampok ng cnc thread rolling machine na ito:

   A. Model code ay servo motor drive, maximum na output 30tons.

  B. Ang mga sumusunod na workpieces ay maaaring gawin ayon sa uri ng roller:

   1. [Sa feed]: Madalas na ginagamit na 55 ° at 60 ° tatsulok na thread, ang CNC thread rolling machine ay maaaring magproseso ng workpiece:

       Diameter ≤φ80mm, pitch≤ 8.0mm, ang maximum na haba ay 150mm

  2.

C. Mga tampok na istruktura: Ang dalawang roller shaft ay hinihimok ng mga motor ng servo, at ang feed shaft ay pinagsama ng mga motor ng servo

     Bead rod transfer sa feed.

D. Ang rolling machine na ito ay maaari ring magproseso ng iba't ibang mga produkto ng hugis ng ngipin, tulad ng: mga ngipin ng bulate, ngipin ng trapezoid, bola

   Screw, lumiligid, knurling, rolling groove, atbp. Kailangang matukoy ayon sa ibabaw ng pagguhit.

II 、 Mga pagtutukoy sa teknikal:

 1. Panlabas na diameter ng lumiligid na thread: φ3 ~ φ80mm

 2. Rolling Thread Pitch: 0.6 ~ 8.0mm

 3. Bilis ng spindle: 10 ~ 60rpm (regulasyon ng bilis ng stepless)

 4. Outer diameter ng wire roller (max): φ210mm, laki ng keyway 20*8mm/mm.

 5. Spindle Outer Diameter: φ75mm (H7)

 6. Lapad at haba ng wire roller: Ang pinakamahabang ay maaaring magamit sa 150mm, ayon sa hinihingi ng workpiece

 Kasama, - ang pangkalahatang karaniwang mga pagtutukoy ay 35, 40, 50, 60, 70, 100mm

  7. Pinakamataas na distansya sa pagitan ng dalawang spindles: 280mm

 8. Minimum na distansya sa pagitan ng dalawang spindles: 180mm

 9. Pinakamataas na Pag -ikot ng Presyon: 30tons

 10. Roller Drive Horsepower: 11kw

 11. Feed Propulsion Horsepower: 5.5kw

 12. Taas mula sa lupa hanggang sa roller center: 1050mm

 13. Lugar ng sahig: 2100lmm*1600wmm*2100hmm

 14. Net Timbang: 3200kgs; Gross Timbang: 3000kgs
